多缸液壓圓錐破碎機
HP系列多缸液壓圓錐破碎機是我公司在引進、吸收國外技術的基礎上設計研發而成。該機適用于破碎中等和中等以上硬度的各種礦石和巖石，具有能耗低破碎力大、可靠性高 、生產能力大、自動化程度高、操作維修簡單、產品粒形好、易損件費用低等特點。
適用物料：
河卵石、花崗巖、玄武巖、鐵礦石、金礦、銅礦、石英石、輝綠巖、石灰石等。
破碎比大
生產效率高
安全穩定
綜合效益高
易操作維護
成品粒型好
設備簡介
多缸液壓圓錐破碎機是昌利重工在引進、吸收國外技術的基礎上設計研發而成。該機適用于破碎中等和中等以上硬度的各種礦石和巖石，主要用于金屬礦山、建筑砂石加工中的二段破碎和三段破碎環節。其轉速高、高破碎容量與特別的設計使破碎后的成品具有其出色的立方體型。該機采用了高強度鑄鋼機架，合金材料鍛造主軸，高精度的直齒傘齒輪傳動結構，結合多種腔型選擇和自動化的運行控制系統，使該設備的性能和優勢得以完美的體現。本機分為標準型和短頭型。一般而言，標準型給料粒度大，排料粒度也較粗。短頭型的破碎錐較陡，給料粒度小，有利于生產細粒級的物料，故標準型一般用于粗、中碎，短頭型用于中、細碎。
性能優勢
層壓破碎設計 出料粒形更好
偏心距大(是單缸的2倍)、擺頻高及層壓縮破碎原理的應用，使設備產量高，破碎比大，粒型好。
巧妙的襯板調節方式 襯板利用率高
液壓馬達驅動調整套(定錐襯板)，可對排料口進行準確調整，使給料穩定，襯板利用率高、產品粒型好。液壓馬達還可使調整套和定錐襯板全部轉出支撐套，以便更換定錐襯板和動錐襯板，從而大大簡化了襯板更換的工作量。
更易于維護 有效節省運營成本
先進的密封方式，保證潤滑系統潔凈，設備維護簡單，更換部件方便快捷。
定軸式設計 承載力強
定軸式設計，主軸強度大，可承載更大的破碎力。
先進的液壓保護裝置 自動化程度高
雙向過鐵釋放液壓缸能夠讓鐵塊通過破碎腔，具有優秀的過鐵性能，保證設備能夠連續運行，生產效率高。液壓清腔功能，能夠輕松快速清理破碎腔內堆積物料，大幅降低工人勞動強度，提高工作效率。
整體鋼架結構設計 設備運行穩定
整體鋼架結構設計，用戶現場基礎制作簡單，安裝更為方便快捷。全系標配六件橡膠彈簧支撐，保證設備運行穩定同時降低設備對基礎的沖擊。
工作原理
圓錐破動錐在偏心套帶動作用下做旋擺運動，帶動破碎壁對與軋臼壁間的物料進行擠壓、搓碾，根據層壓理論，物料受到多個方向的作用力，根據自身紋理破碎并被打磨，形成穩定的石料顆粒，符合出料要求的從破碎壁旋擺間隙處下落，其余物料繼續破碎，直至達到要求。
性能參數
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 腔型 | 破碎錐大端直徑 | 給料口尺寸 | 最大給料尺寸 | 排料口調整范圍 | 處理能力(t/h) | 電動機功率 | 主機重量 |
|---|---|---|---|---|---|---|---|---|
| HPM200 | C1 | 900 | 185 | 145 | 22 | 160~250 | 160 | 11 |
| C2 | 125 | 100 | 18 | 145~250 | ||||
| C3 | 95 | 75 | 14 | 120~250 | ||||
| F1 | 76 | 60 | 12 | 108~210 | ||||
| F2 | 54 | 45 | 10 | 81~210 | ||||
| HPM300 | C1 | 1100 | 235 | 190 | 26 | 230~445 | 220 | 20 |
| C2 | 211 | 170 | 20 | 200~445 | ||||
| C3 | 150 | 120 | 16 | 180~445 | ||||
| C4 | 107 | 85 | 14 | 160~220 | ||||
| F1 | 53 | 40 | 12 | 140~220 | ||||
| HPM400 | C1 | 1400 | 299 | 240 | 35 | 270~630 | 315 | 27 |
| C2 | 252 | 200 | 25 | 252~630 | ||||
| C3 | 198 | 160 | 25 | 243~630 | ||||
| C4 | 111 | 190 | 18 | 210~630 | ||||
| F1 | 92 | 75 | 15 | 162~370 | ||||
| F2 | 52 | 40 | 13 | 126~370 | ||||
| HPM500 | C1 | 1500 | 335 | 270 | 38 | 365~790 | 400 | 40 |
| C2 | 286 | 230 | 30 | 328~790 | ||||
| C3 | 204 | 165 | 22 | 280~790 | ||||
| C4 | 133 | 105 | 20 | 202~450 | ||||
| F1 | 95 | 75 | 16 | 175~450 | ||||
| F2 | 52 | 42 | 8 | 158~450 | ||||
| HPM650 | C1 | 328 | 262 | 30 | 386~790 | 500 | ||
| C2 | 279 | 225 | 25 | 348~790 | ||||
| C3 | 196 | 175 | 20 | 300~790 | ||||
| F1 | 106 | 85 | 13 | 280~530 | ||||
| F2 | 52 | 42 | 9 | 220~530 | ||||
| HPM800 | C1 | 2000 | 353 | 280 | 38 | 616~1100 | 630 | 70 |
| C2 | 297 | 240 | 38 | 522~1100 | ||||
| C3 | 267 | 214 | 25 | 495~1100 | ||||
| C4 | 219 | 175 | 22 | 380~1100 | ||||
| F1 | 155 | 125 | 20 | 328~730 | ||||
| F2 | 92 | 75 | 16 | 270~730 |
產品結構組成
從外形設計到內部結構，每一處細節都經過精心考量
進料口
調整帽
錘頭
定錐
調整套
壓帽
液壓缸保險結構
破碎壁
動錐
偏心套
皮帶輪
固定式主軸
傳動軸
機架

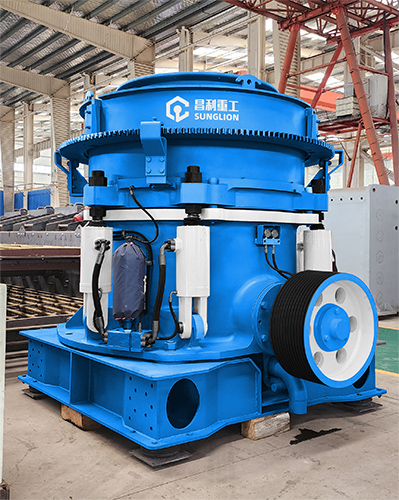

產品實拍展示
從外形設計到內部結構，每一處細節都經過精心考量
